现可预定 VC-TJ135 开发板！
  • 核心算力与架构：内置四核硬核 Sapphire RISC-V 处理器（六级流水线，支持单双精度浮点），每核配独立 FPU 及 16KB 缓存，支持自定义扩展指令，无额外架构授权成本
  • 高速接口与存储：原生 2组2.5G MIPI D-PHY 硬核，搭配 32bit LPDDR4 控制器（12.8GB/s 吞吐），满足 4K 图像缓存需求
  • 多重存储：板载双片 256Mbit SPI NOR Flash（支持自动加载配置）+ 16GB eMMC（断电不丢数据）

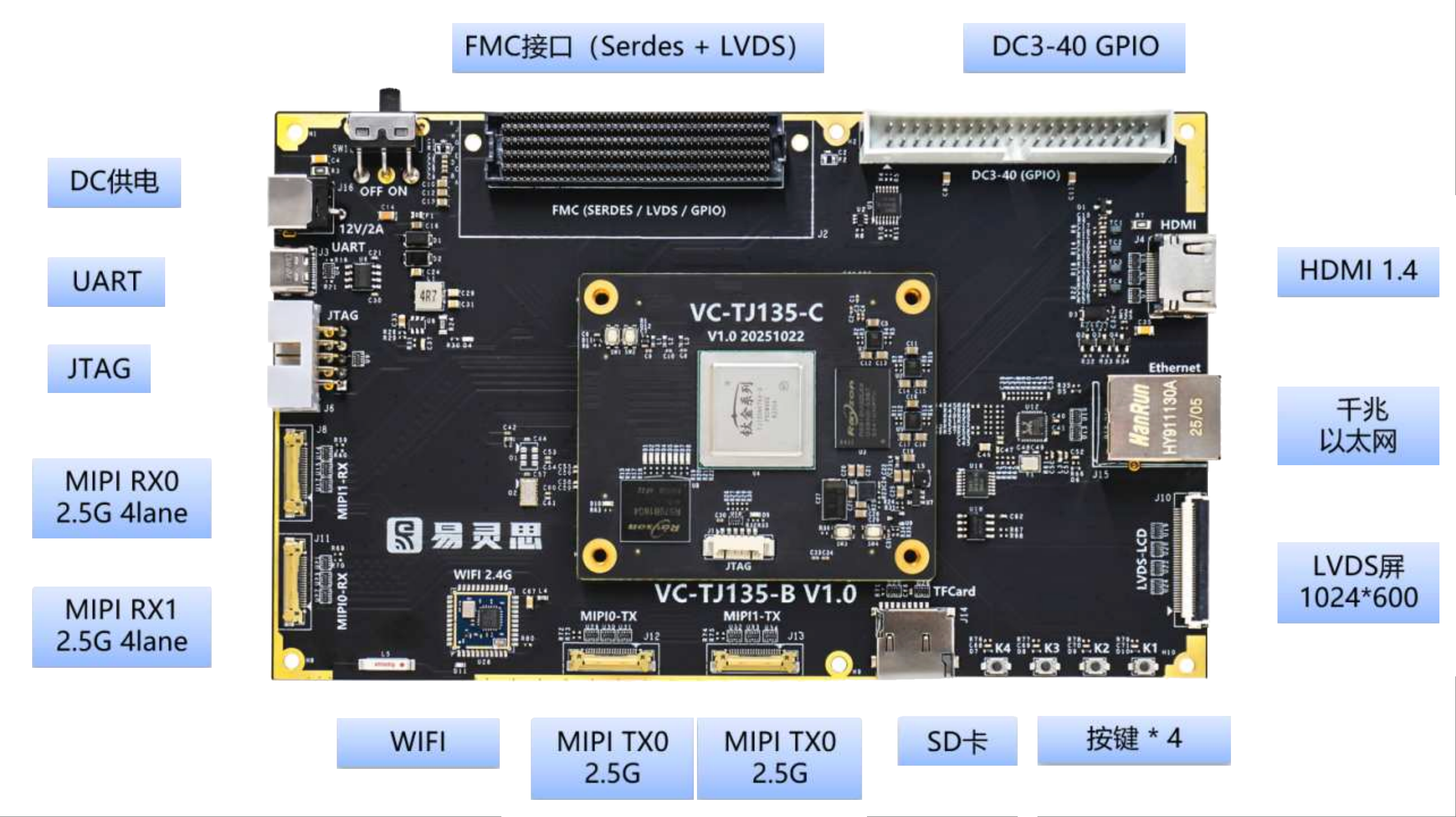

  • 模块化硬件设计：采用"核心板+底板"架构，底板配备 FMC 高速接口、DC3-40 GPIO，以及 MIPI、LVDS、HDMI 等多路视频接口，直连相机与屏幕
  • 全套原厂开发资源：免费提供 Efinity 编译软件、RISC-V 嵌入式 IDE、完整原理图/PCB、全套 Demo 源码、Testbench 仿真工程及调试固化操作指引

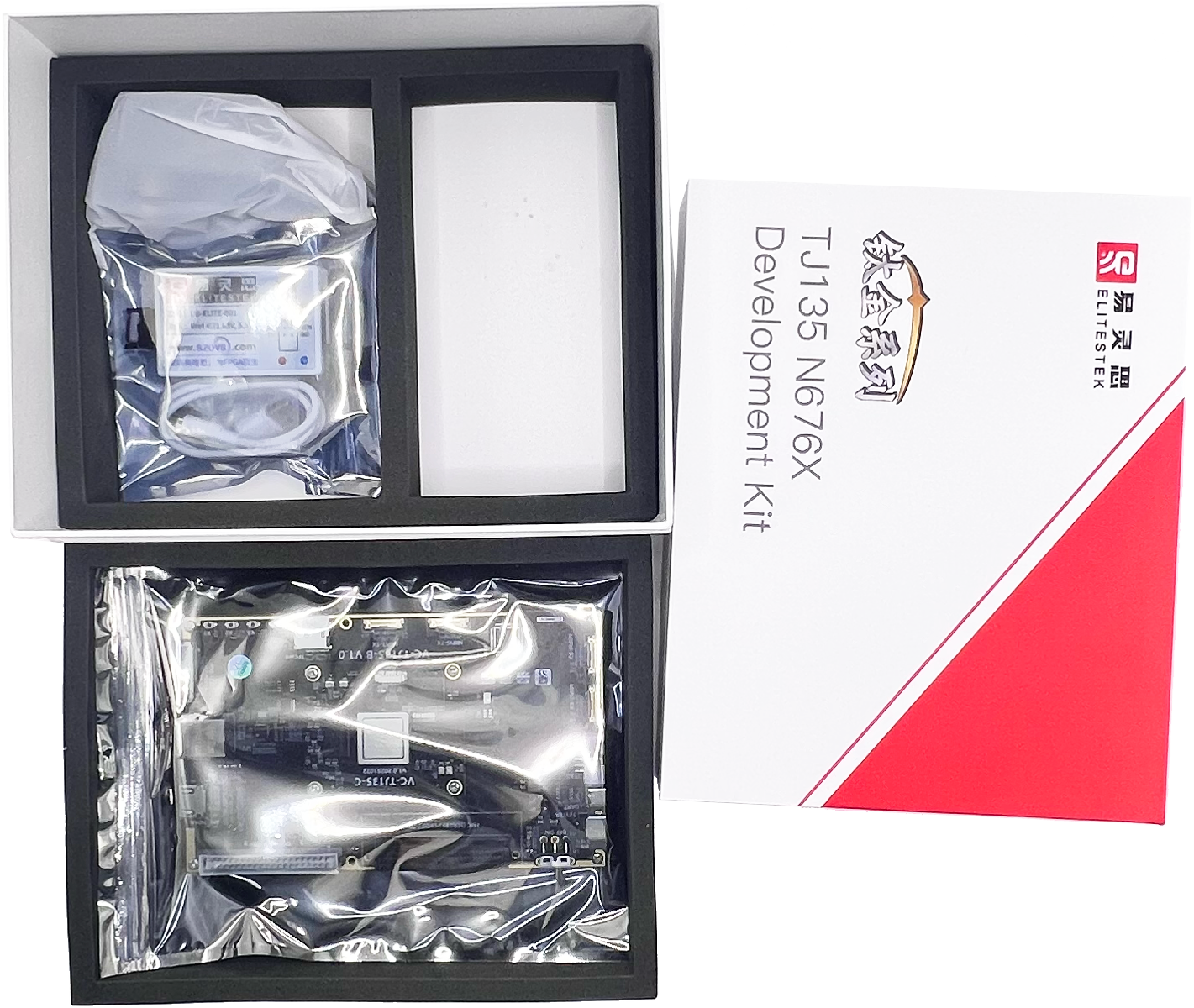

包装清单

钛金系列 TJ135N676X开发套件 包括：

  • 套件内附带：
  • VC-TJ135-C 核心板 + VC-TJ135-B 底板
  • 适用于易灵思 FPGA的 USB Blaster下载器
  • 12伏直流适配器
  • USB Type-C线缆

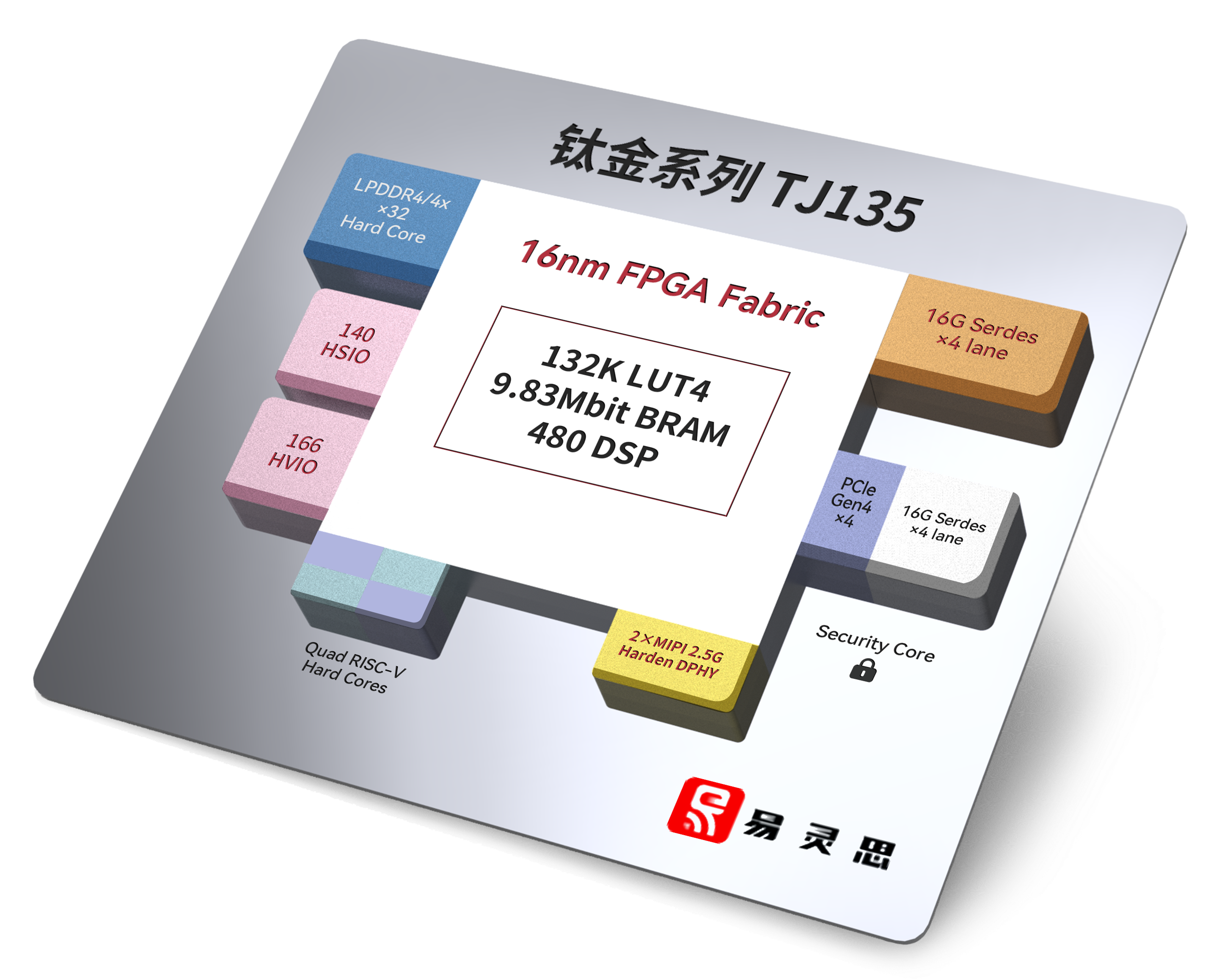

TJ135N676X FPGA 器件简介
  • 基于国产16nm钛金Quantum工艺，135K逻辑单元、480 DSP、9.83Mbit SRAM，兼顾高性能与低功耗
  • 高速SerDes：8对16Gbps收发器，原生兼容PCIe Gen4、SGMII、10GBase-KR，支持PMA直通
  • LPDDR4硬核：32bit/3200Mbps控制器，不占逻辑资源，满足4K/边缘AI高吞吐存储
  • MIPI硬核：2组2.5G MIPI D-PHY（2收2发）+ 多路1.5G HSIO，支持多相机/多屏并发
  • 四核RISC-V：1GHz主频，每核独立FPU及16KB I/D缓存，原生支持单/双精度浮点，适配机器视觉、工控及医疗成像
TJ135N676X开发板
