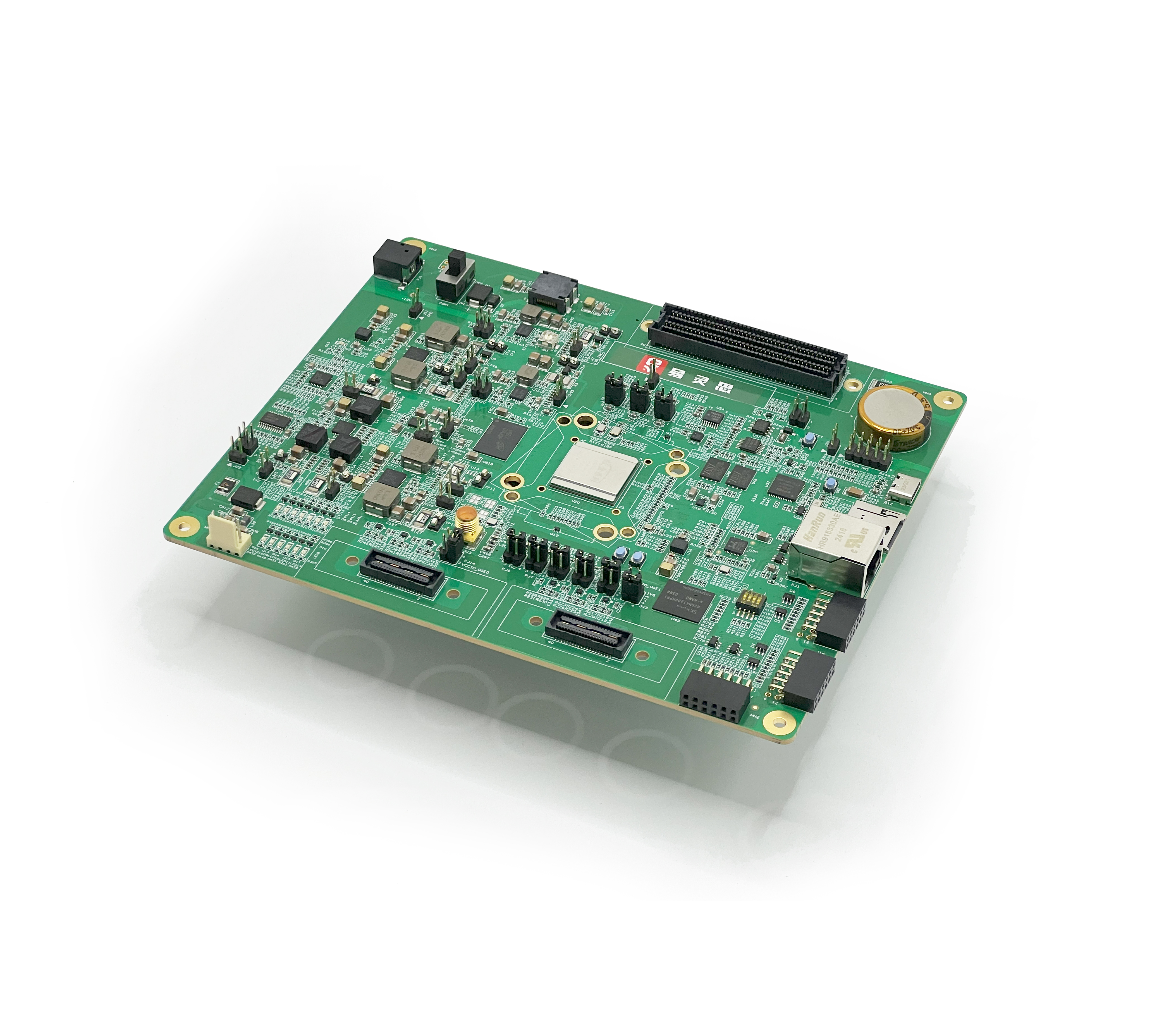

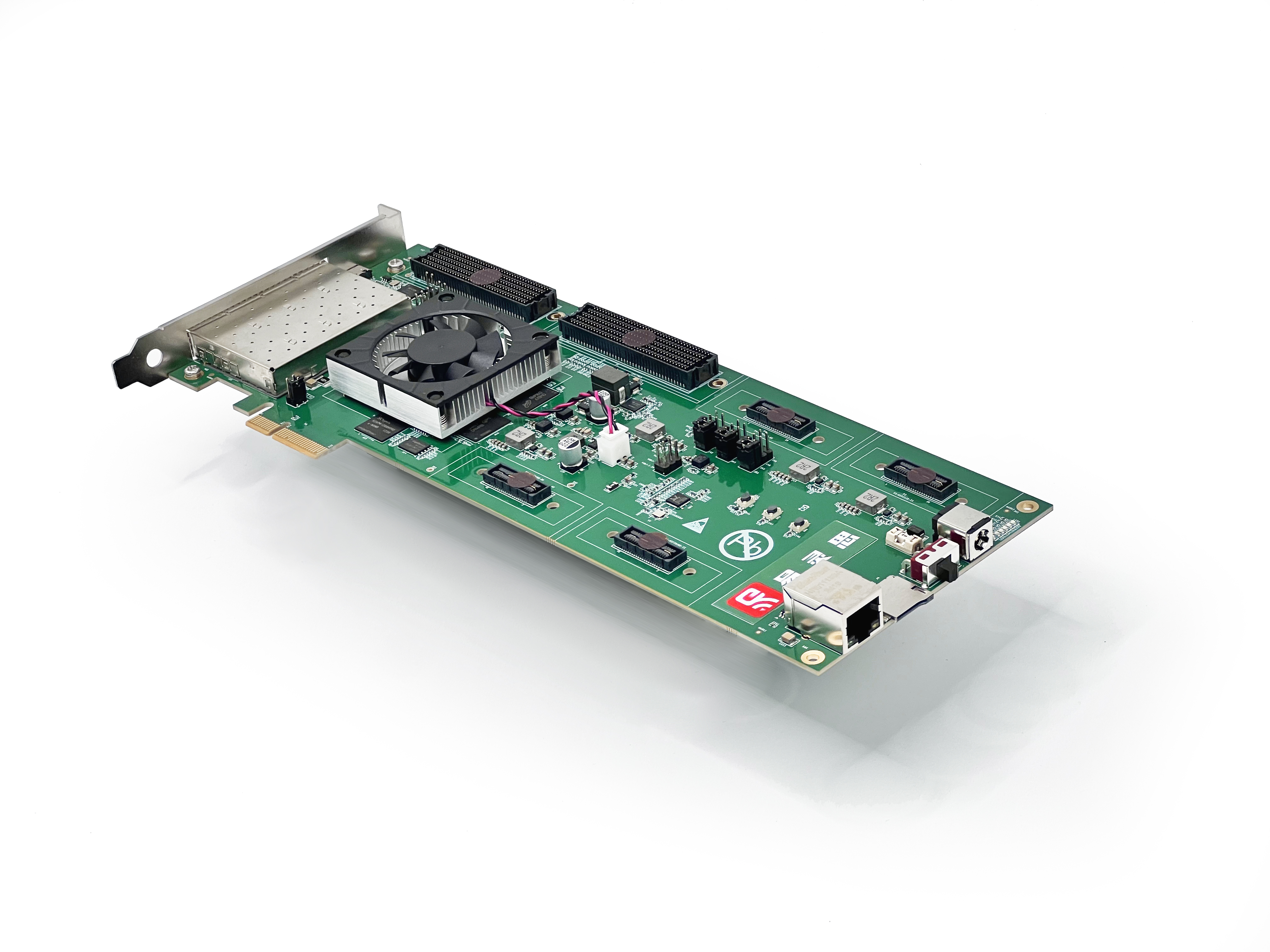

钛金系列 TJ375N529

易灵思16nm钛金系列 TJ375 FPGA的推出，延续低功耗、小体积、高性能的产品特点，同时拥有硬核RISC-V处理器的异构设计，满足多样性的终端应用需求，成为SOCFPGA领域的新晋玩家。

产品特性

为您提供TJ375N529 FPGA开发和原型设计所需的一切资源
FPGA内部包含四核32位硬核RISC-V处理器，支持M、A、C、F 和 D 扩展指令集以及六级流水线，且每个RISC-V处理器核都有专用的FPU和自定义指令
提供1.5GMIPID-PHY及硬核LPDDR4/4x控制器
搭载两个高性能512MbitSPINORFlash，支持SPIActive x1/x2/x4/x8 模式配置FPGA，也可存储其他用户数据，例如RISCV应用程序

搭载1个8GB容量的eMMC用于储存用户数据，您也可选择使用板上的SD卡连接器读写自己的SD卡
板载一个高度集成EthernetPHY接口，支持RGMII，速率最高1000Mbps。板上还提供一个RTC 实时时钟，并由超级电容供电，可在开发板掉电时维持计时功能
带有USB转双路JTAG芯片，可同时调试FPGA和RISC-V SoC
板载1个FMC（LPC）接口和3个PMOD接口，您可购买需要的FMC和PMOD模块扩展功能。开发板上的两个多功能QSE连接器可用于转接QSE子卡
