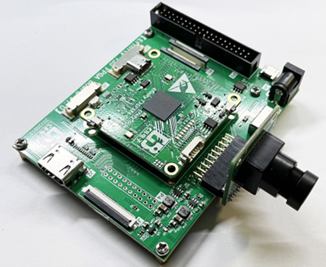

VF-Ti60F225基于易灵思钛金系列60K 16nm FPGA Ti60F100设计，专为FPGA图像开发工程师快速产品化准备。开发板集成15*15的Ti60F100拇指板SOM，片内合封了256Mb HyperRAM以及16Mb SPI- FLASH，板载了2路MIPI CSI相机输入，1路MIPI CSI输出、1路MIPI DSI显示接口，以及HDMI显示接口。
另外，为了调试方便，还预留了1路用户串口。
VF-T20F256基于易灵思Trion系列20K 40nm FPGA T20F256设计，专为入门易灵思FPGA的工程师准备。开发板集成64Mb SDRAM存储，除了LED、KEY、数码管、串口等基础接口外，还板载了DVP相机接口、RGBLCD接口等用于图像采集显示；
另外，还预留了DC3-40用户接口（36 IO，兼容Terasic定义），便于用户扩展USB2.0、HDMI输出、RTL8211以太网等功能子卡。

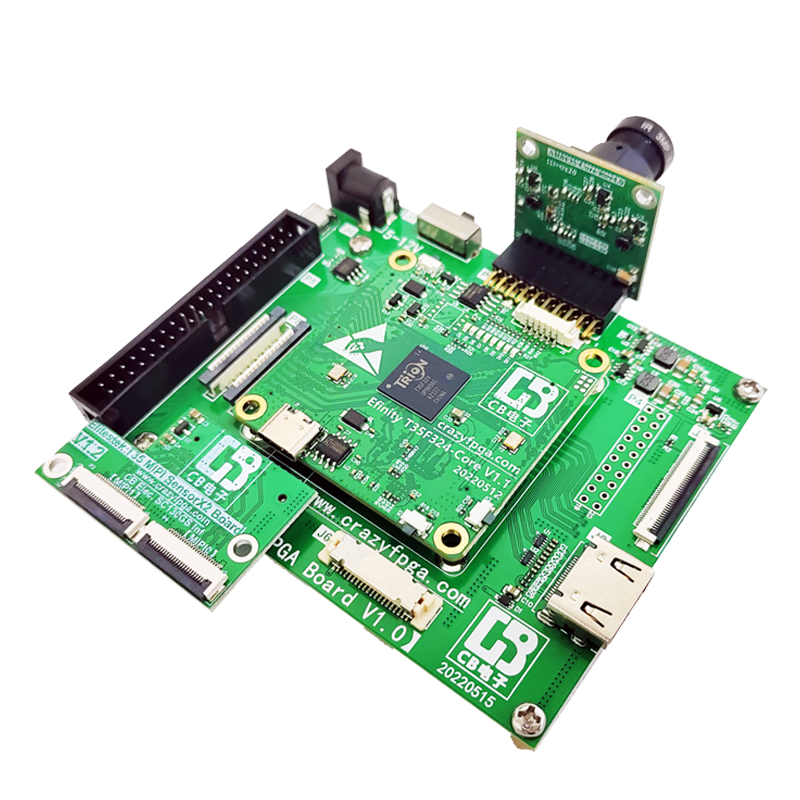

VF-T35F324基于易灵思Trion系列35K 40nm FPGA T35F324设计，专为FPGA图像开发工程师准备。开发板集成了4Gb DDR3存储，板载了DVP相机接口，MIPI CSI相机接口（软核，支持TX），HDMI显示接口，LVDS液晶屏显示接口，适用于FPGA图像采集/处理等应用。
另外，还预留了DC3-40用户接口（36 IO，兼容Terasic定义），便于用户扩展USB2.0、RGBLCD、HDMI输出、RTL8211以太网等功能子卡。

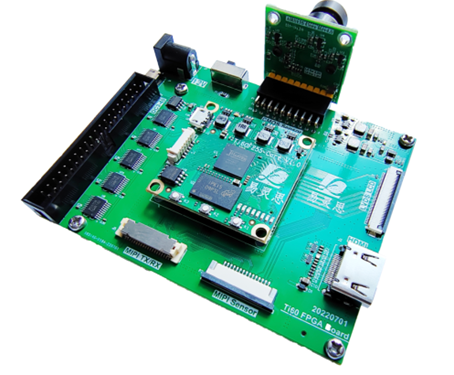

VF-Ti60F225基于易灵思钛金系列60K 16nm FPGA Ti60F225设计，专为FPGA图像开发工程师准备。开发板集成了4Gb DDR3存储，板载了DVP相机接口，MIPI CSI相机接口（硬核，支持TX），MIPI DSI显示接口，HDMI显示接口，LVDS液晶屏显示接口，适用于FPGA图像采集/处理等应用。
另外，还预留了DC3-40用户接口（36 IO，兼容Terasic定义），便于用户扩展USB2.0、RGBLCD、HDMI输出、RTL8211以太网、双目相机等功能子卡。
晶和讯自主研发ProMe系列异构SoM，取代传统“芯片先定”的开发策略，从而节省大量开发时间。开发用时更短，开发过程错误风险更小，有利于加快产品上市时间。开发者不必再着眼于功能性芯片配套选型，而只需聚焦于客户应用需求即可。
ProMe系列异构SoM采用易灵思FPGA为核心，基于Renesas MCz和模拟可编程逻辑相结合架构实现系统管理、版本加载、流程初始化、系统监控、接口转换、数据处理等场景。
主要产品或方案
YLS-OP16是专为易灵思FPGA研发的离线烧录器产品。在非PC应用环境下，可直接对易灵思全系列FPGA芯片的Flash固件进行离线烧录。设备配置16路并行编程端口，可单独、部分或全路对目标板同时进行编程。具备多路并行烧录、编程速度快、携带方便等特点，适用于批量生产、外场升级维护等场景。
采用FTDI FT232H高速USB芯片设计，无缝支持易灵思Efinity，具备以下特性：
