YLS-OP16是专为易灵思FPGA研发的离线烧录器产品。在非PC应用环境下，可直接对易灵思全系列FPGA芯片的Flash固件进行离线烧录。设备配置16路并行编程端口，可单独、部分或全路对目标板同时进行编程。具备多路并行烧录、编程速度快、携带方便等特点，适用于批量生产、外场升级维护等场景。

YLS-OP16离线烧录器用户手册v1.0

VF-T35F324开发板，采用易灵思40nm Trion系列FPGA T35F324I4，具有31K Luts，120个18*18乘法器，芯片集成LVDS、MIPI、DDR3等硬核控制器。开发板板载4Gb DDR3，DVP相机接口，HDMI输出接口，LVDS输出接口，以及2通道MIPI CSI RX/TX接口。奥唯思FPGA提供完整的基于该平台的MIPI/DVP 图像解决方案，支持客户快速实现功能开发及产品量产。

https://item.taobao.com/item.htm?ft=t&id=669223041087

T35F324开发板介绍

VF-Ti60F225开发板，采用易灵思16nm 钛金系列FPGA Ti60F225I3，具有60K Luts，160个18*18乘法器，芯片集成LVDS、MIPI、DDR3等软核控制器。开发板板载4Gb DDR3，DVP相机接口，HDMI输出接口，LVDS输出接口，以及1通道MIPI CSI RX与TX接口。奥唯思FPGA提供完整的基于该平台的低功耗MIPI/DVP 图像解决方案，以及自研ISP算法处理，支持客户快速实现功能开发及产品量产。

采购链接：https://item.taobao.com/item.htm?ft=t&id=677237740535

Ti60F225开发板介绍

产品简介：

晶和讯自主研发ProMe系列异构SoM，取代传统“芯片先定”的开发策略，从而节省大量开发时间。开发用时更短，开发过程错误风险更小，有利于加快产品上市时间。开发者不必再着眼于功能性芯片配套选型，而只需聚焦于客户应用需求即可。

ProMe系列异构SoM采用易灵思FPGA为核心，基于Renesas MCz和模拟可编程逻辑相结合架构实现系统管理、版本加载、流程初始化、系统监控、接口转换、数据处理等场景。

ProMe 系列 SoM

主要产品或方案

• 3D TOF ISP IP及FPGA产品
• 2D ISP IP及FPGA产品
• 视频高速编解码类IP及FPGA产品
• 工业视觉通信类IP及FPGA产品

主要产品或方案

• 易灵思FPGA下载器/编程器
• 支持易灵思所有系列FPGA（Trion + 钛金系列）
• 支持易灵思官方驱动
• 驱动下载：ELITES-232DL
• 安装视频：ELITES-232DL

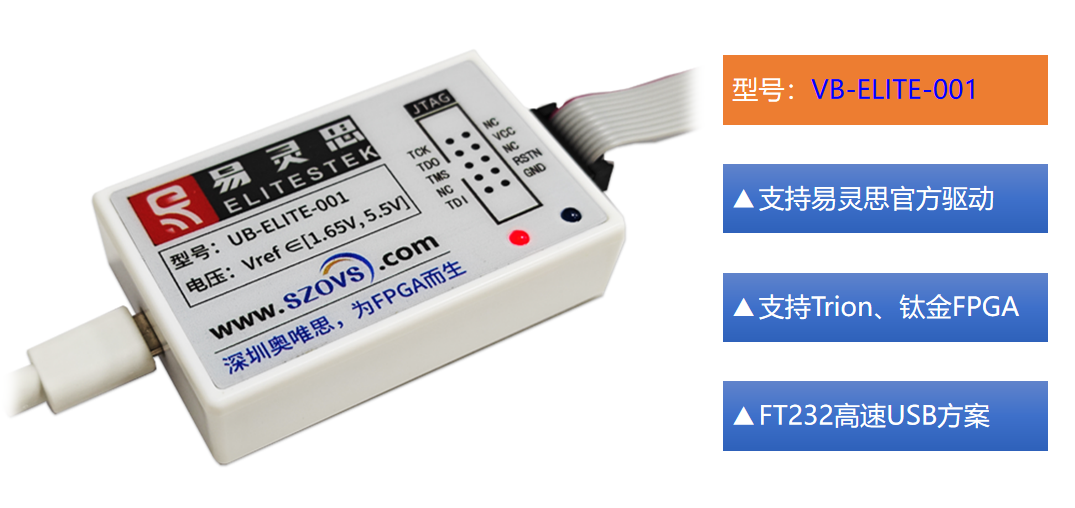

VB-ELITE-001 易灵思USB下载器-V1.0

VF-T20F256基于易灵思40nm Trion系列FPGA T20F256设计，专为入门学习易灵思FPGA的工程师准备。开发板集成64Mb SDRAM存储，包含LED、KEY、数码管、串口等基础接口，同时板载DVP相机接口、RGBLCD接口等用于图像采集显示；

另外，还预留了DC3-40用户接口（36 IO，兼容Terasic定义），便于用户扩展USB2.0、HDMI输出、RTL8211以太网等功能子卡。

VF-T20F256 易灵思20K FPGA学习板-V1.0

VF-Ti60F225基于易灵思16nm钛金系列FPGA Ti60F100设计，专为FPGA图像开发工程师快速产品化准备。开发板集成15*15mm的Ti60F100拇指板SOM，片内合封了256Mb HyperRAM以及16Mb SPI- FLASH，板载2路MIPI CSI相机输入，1路MIPI CSI输出、1路MIPI DSI显示接口，以及HDMI显示接口。另外，为了调试方便，还预留了1路用户串口。

采购链接：https://item.taobao.com/item.htm?ft=t&id=775229294159

VF-Ti60F100 易灵思60K FPGA SOM-V1.01
